Fiber Optic

Teknologi Jaringan Fiber Optik

Teknologi Jarlokaf adalah teknologi yang sedang berkembang, berbagai metode transmisi dimungkinkan untuk diterapkan namun jumlah implementasinya masih relatif terbatas di lapangan. Teknologi jarlokaf yang merupakan teknologi yang telah dikenal di dunia, yang dibahas dalam teori penunjang ini antara lain :

· DLC ( Digital Loop Carrier )

· PON ( Passive Optical Network )

· AON ( Active Optical Network )

Terdapat teknologi lain yang tidak dibahas, yaitu HFC ( Hybrid Fiber Coax ), namun mengingat trend perkembangan optik mengarah pada transmisi full optik ( tanpa melibatkan peran pure - coax ), maka yang dibahas lebih lanjut adalah PON yang dasar teknologinya mengutamakan jalur transmisi optik hingga bagian terjauh sentral. Perencanaan jaringan dengan arsitektur FTTx dengan jaringan full optik, mengintegrasikan teknologi optik yang sudah ada di Indonesia, yaitu DLC atau PON, sementara AON meskipun baru sebagai wacana, tetapi merupakan trend transmisi full optik yang ideal untuk perencanaan FTTH. Ruang lingkup Jarlokaf berdasarkan lebar pita, dibedakan menjadi dua. Pertama narrow band, dengan transmisi kurang dari 2 Mbps, mampu memberikan layanan voice, data, dan citra baik diam antara lain :

· Jenis jasa dan kapasitas

· Kemudahan operational & Maintenance ( Pengoperasian dan Perawatan )

· Konfigurasi dan kehandalan sistem ( reliability )

· Kompatibilitas antarmuka dan sesuai standard ( compatibility)

· Biaya tidak mudah usang dan dijamin produksinya.

· Biaya Efektif

Beberapa teknologi Jarlokaf yang sudah dikembangkan, diurut berdasarkan jumlah implementasi terbanyak beserta kapasitas sistem Jarlokaf, ditunjukan pada tabel dibawah ini :

Kabel Coaxial

Kabel coaxial

Penggunaan kabel coaxial pada LAN memiliki beberapa keuntungan. Penguatannya dari repeater tidak sebesar kabel STP atau UTP. Kabel coaxial lebih murah dari kabel fiber optic dan teknologinya juga tidak asing lagi. Kabel coaxial sudah digunakan selama puluhan tahun untuk berbagai jenis komunikasi data. Ketika bekerja dengan kabel, adalah penting untuk mempertimbangkan ukurannya.

Seiring dengan pertambahan ketebalan atau diameter kabel, maka tingkat kesulitan pengerjaannya pun akan semakin tinggi. Anda harus ingat pula bahwa kabel ini harus ditarik melalui pipa saluran yang ada dan pipa ini ukurannya terbatas.

Kabel coaxial memiliki ukuran yang bervariasi. Diameter yang terbesar ditujukan untuk penggunaan kabel backbone Ethernet karena secara histories memiliki panjang transmisi dan penolakan noise yang lebih besar. Kabel coaxial ini seringkali dikenal sebagai thicknet. Seperti namanya, jenis kabel ini, karena ukurannya yang besar, pada beberapa situasi tertentu dapat sulit diinstall. Suatu petunjuk praktis menyatakan bahwa semakin sulit media jaringan diinstall. Suatu petunjuk praktis menyatakan bahwa semakin sulit media jaringan diinstall, maka semakin mahal media tersebut diinstall. Kabel coaxial memiliki biaya instalasi yang lebih mahal dari kabel twisted pair. Kabel thicknet hampir tidak pernah digunakan lagi, kecuali untuk kepentingan khusus.

Dulu jaringan Ethernet menggunakan kabel coaxial yang diameter luarnya hanya 0,35 cm (kadang dikenal sebagai thinnet). Kabel ini terutama berguna untuk instalasi kabel yang memerlukan pelilitan dan pembengkokan. Karena mudah diinstall, maka kabel ini juga lebih murah untuk diinstal. Hal ini mendorong beberapa orang menyebutnya sebagai cheapernet. Namun kabel ini memerlukan penanganan khusus. Seringkali pemasang gagal melakukannya. Akibatnya, sinyal transmisi terinterferensi oleh noise. Oleh karena itu, terlepas dari diameternya yang kecil, thinnet sudah jarang digunakan pada jaringan Ethernet.

Thicknet dapat menjangkau sampai 500 meter, dan perangkat dihubungkan ke kabel secara langsung dengan menggunakan transceiver Ethernet dengan kabel AUI. Di lain pihak thinnet lebih fleksibel dan dapat menjangkau sampai 185 meter. Komputer dihubungkan ke kabel dengan menggunakan konektor BNC. Thicknet menggunakan spesifikasi Ethernet 10 base 5, sedangkan thinnet menggunakan 10 base 2.

Pengkabelan LAN ( Local Area Network )

Kabel Local Area Network

Pertama kali LAN menggunakan kabel “coaxial”. Kemudian, kabel “twisted pair” yang digunakan dalam sistem telepon telah mampu membawa frekuensi yang lebih tinggi dan dapat mendukung trafik LAN. Dan saat ini, kabel fiber optik telah tampil sebagai pilhan kabel berkecepatan sangat tinggi.
Local Area Network menggunakan empat tipe kabel :

• Coaxial
• Unshielded Twisted Pair (UTP)
• Shielded Twisted Pair (STP)
• Fiber Optik


Kabel Coaxial

Kabel coaxial terdiri dari :

• sebuah konduktor tembaga
• lapisan pembungkus dengan sebuah “kawat ground”.
• sebuah lapisan paling luar.

Penggunaan Kabel Coaxial
Kabel coaxial terkadang digunakan untuk topologi bus, tetapi beberapa produk LAN sudah tidak mendukung koneksi kabel coaxial.
Protokol Ethernet LAN yang dikembangkan menggunakan kabel coaxial:

10Base5 / Kabel “Thicknet” :

• adalah sebuah kabel coaxial RG/U-8.
• merupakan kabel “original” Ethernet.
• tidak digunakan lagi untuk LAN modern.

10Base2 / Kabel “Thinnet”:

• adalah sebuah kabel coaxial RG/U-58.
• mempunyai diameter yang lebih kecil dari “Thicknet”.
• menggantikan “Thicknet”.
• tidak direkomendasikan lagi, tetapi masih digunakan pada jaringan LAN yang sangat kecil.

“Unshielded Twisted Pair”

Kabel “Unshielded twisted pair” (UTP) digunakan untuk LAN dan sistem telepon. Kabel UTP terdiri dari empat pasang warna konduktor tembaga yang setiap pasangnya berpilin. Pembungkus kabel memproteksi dan menyediakan jalur bagi tiap pasang kawat. Kabel UTP terhubung ke perangkat melalui konektor modular 8 pin yang disebut konektor RJ-45. Semua protokol LAN dapat beroperasi melalui kabel UTP. Kebanyakan perangkat LAN dilengkapi dengan RJ-45.

Kategori UTP
Terdapat 5 kategori (level) untuk kabel UTP. Kategori ini mendukung sinyal suara berkecepatan rendah (low-speed voice) dan sinyal LAN berkecepatan tinggi. Kategori 5 UTP direkomendasikan sebagai kategori minimum untuk instalasi LAN dan cocok untuk topologi star. Tabel berikut menunjukkan masing-masing kategori :

Kategori	Performansi (MHz)	Penggunaan
Cat 1	1	Voice, Mainframe, Dumb Terminal
Cat 2	4	4 MB Token Ring
Cat 3	10	10MB Ethernet
Cat 4	20	16 MB Token Ring
Cat 5	100	100 MB Ethernet

“Shielded Twisted Pair”

“Shielded twisted pair” adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel (”twisted pair”).Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI.

Kelemahan kabel STP
Kabel STP mempunyai beberapa kelemahan :

• Attenuasi meningkat pada frekuensi tinggi.
• Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya “crosstalk” dan sinyal “noise”.
• Harganya cukup mahal.

Kabel Fiber Optik

“Shielded twisted pair” adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel (”twisted pair”).Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI.

Kelemahan kabel STP
Kabel STP mempunyai beberapa kelemahan :

• Attenuasi meningkat pada frekuensi tinggi.
• Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya “crosstalk” dan sinyal “noise”.
• Harganya cukup mahal.

Kabel Fiber Optik

Kabel Fiber Optik adalah teknologi kabel terbaru. Terbuat dari glas optik. Di tengah-tengah kabel terdapat filamen glas, yang disebut “core”, dan di kelilingi lapisan “cladding”, “buffer coating”, material penguat, dan pelindung luar.Informasi ditransmisikan menggunakan gelombang cahaya dengan cara mengkonversi sinyal listrik menjadi gelombang cahaya. Transmitter yang banyak digunakan adalah LED atau Laser.

Kelebihan menggunakan kabel Fiber Optik
Kabel Fiber Optik mempunyai beberapa kelebihan, diantaranya :

• Kapasitas bandwidth yang besar (gigabit per detik).
• Jarak transmisi yang lebih jauh ( 2 sampai lebih dari 60 kilometer).
• Kebal terhadap interferensi elektromagnetik.

Kabel Fiber Optik banyak digunakan pada jaringan WAN untuk komunikasi suara dan data. Kendala utama penggunaan kabel fiber optik di LAN adalah perangkat elektroniknya yang masih mahal. Sedangkan harga kabel Fiber Optiknya sendiri sebanding dengan kabel LAN UTP.

Kabel UTP

PENGKABELAN LAN DENGAN UTP

1. Kabel-kabel LAN (Local Area Network) biasa disebut dengan kabel UTP (Unshielded Twisted Pair) dan diidentifikasi dengan menggunakan jenjang kategori (category – CAT). Bila kita harus membuat/menginstal suatu jaringan baru, sebaiknya kita gunakan kabel UTP kategori 5, 5e, atau 6 (kecuali ada alasan khusus dan kuat hingga kita tidak menggunakan kabel-kabel kategori tersebut), yang memang dibuat untuk operasi LAN 10 dan 100 Mbps.

2. Kabel-kabel UTP ada 2 macam, yaitu SOLID (SOLID) dan BERSERABUT (STRANDED). Kedua macam UTP tersebut sesuai dengan tipe konduktor yang terdapat ditengah kabel, disebut SOLID karena memiliki konduktor tunggal, sedangkan yang lainnya disebut BERSERABUT karena memiliki konduktor yang terdiri dari beberapa kawat-kawat tipis. Satu-satunya keuntungan yang paling jelas dari penggunaan kabel UTP tipe berserabut (yang umumnya lebih mahal) adalah tipe ini sangat lentur, sehingga bisa ditekuk sampai maksimal tanpa patah konduktornya.

3. Sistem pengkabelan 100base-TX bisa kita gunakan pada jaringan 10base-T, tapi kebalikannya tidak selalu bisa. Maka sebaiknya gunakan SELALU standar pengkabelan 100base-TX/T4.

4. Standar 100base-TX bisa selalu digunakan bila melakukan pengkabelan dengan menggunakan UTP kategori 5, 5e, atau 6, dimana yang digunakan hanya 2 pasang kabel, atau 4 konduktor. Kebanyakan informasi-informasi dalam tulisan ini menggunakan asumsi bahwa pengkabelan menggunakan UTP kategori 5, 5e atau 6.

5. Bila menggunakan kabel UTP kategori 3 atau 4 dengan LAN 100Mbps, harus menggunakan standar 100Base-T4 dan memiliki beberapa keterbatasan, dan menggunakan seluruh 4 pasang kabel, atau 8 konduktor.

6. Panjang maksimal satu utas kabel LAN adalah 100 meter, bila panjang yang dibutuhkan adalah lebih dari 100 meter, maka dapat digunakan switch untuk menyambung kabel berikutnya.

Penggunaan Kabel “Straight” dan “Crossed”

Diagram berikut ini menunjukkan penggunaan umum kabel “straight” dan “crossed”.


Straight

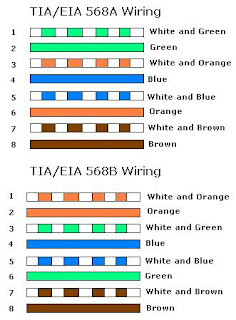

Tabel kode warna UTP kategori 5 dan 5e
Gambar dan table dibawah menunjukkan kode warna normal pada kabel kategori 5, berdasarkan dua standar yang dikeluarkan oleh TIA/EIA

Apa sih kabel UTP itu? Kabel UTP itu adalah kabel khusus buat transmisi data. UTP, singkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan. Ada 5 kategori kabel UTP. Dari kategori 1 sampai kategori 5. Untuk jaringan komputer yang terkenal adalah kategori 3 dan kategori 5.

Perbedaan masing² tipe kabel UTP :

1. Kategori 3; sudah di standarisasi oleh TIA/EIA-568-B, dengan frekuensi pengiriman data 16 MHz. Digunakan pada jaringan ethernet 10 Mbps.

2. Kategori 4; belum terdaftar di TIA/EIA, degan frekuensi pengiriman data 20 MHz, digunakan pada jaringan Token Ring dengan kecepatan 16 Mbps.

3. Kategori 5; belum terdaftar di TIA/EIA, dengan frekuensi pengiriman data 100 MHz. Digunakan pada jaringan ethernet 100 Mbps. Kurang cocok untuk 1000Base-T gigabit ethernet.

4. Kategori 5e; sudah terstandarisasi oleh TIA/EIA-568-B, dengan frekuensi pengiriman data 100 MHz. Digunakan untuk jaringan ethernet 100 Mbps dan gigabit ethernet.

Namun pada intinya, perbedaan tiap kabel itu tergantung dari jumlah lilitan yang ada di masing² kabel. Ex; kabel Cat 3; belitan/lilitan kabelnya kurang bagus, sehingga data yang di kirim tidak sempurna. As we know, lilitan berpengaruh dalam "noise" di sekitar kabel. Tapi perlu juga di sadari, standar yang sekarang di gunakan untuk jaringan ethernet kan menggunakan Cat 5e, tapi terkadang pabrik penyedia kabel tidak memenuhi standarisasi untuk Cat 5e tersebut.

Cross

100base-T Kabel Crossed (PC ke PC atau HUB ke HUB)

Kabel crossed umum digunakan untuk hubungan antar PC, atau antar HUB. Seringkali disebut sebagai kabel Crossover, Patch atau Jumper. Untuk menghubungkan antara PC dengan HUB umumnya menggunakan kabel straight.

Di bawah ini menunjukan pengkabelan pada kedua ujung konektor RJ-45 dari kabel crossed. Diagram di bawah menunjukan persilangan 4 pasang kabel UTP dan bisa digunakan pada kabel kategori 3 dan 4. Pada jaringan 100base-TX, pasangan kabel 4,5 dan 7,8 tidak perlu disilangkan.

Topologi jaringan komputer

TOPOLOGI JARINGAN KOMPUTER

Topologi jaringan adalah bagian yang menjelaskan hubungan antar komputer yang di bangun berdasarkan kegunaan, keterbatasan resource dan keterbatasan biaya, berarti topologi-topologi jaringan yang ada bisa disesuaikan dengan keadaan di lapangan.

1. Topologi Bus

Topologi ini adalah topologi yang awal di gunakan untuk menghubungkan komputer. Dalam topologi ini masing masing komputer akan terhubung ke satu kabel panjang dengan beberapa terminal, dan pada akhir dari kable harus di akhiri dengan satu terminator. Topologi ini sudah sangat jarang digunakan didalam membangun jaringan komputer biasa karena memiliki beberapa kekurangan diantaranya kemungkinan terjadi nya tabrakan aliran data, jika salah satu perangkat putus atau terjadi kerusakan pada satu bagian komputer maka jaringan langsung tidak akan berfungsi sebelum kerusakan tersebut di atasi.

Topologi ini awalnya menggunakan kable Coaxial sebagai media pengantar data dan informasi. Tapi pada saat ini topologi ini di dalam membangun jaringan komputer dengan menggunakan kabal serat optik ( fiber optic) akan tetapi digabungkan dengan topologi jaringan yang lain untuk memaksimalkan performanya.

Karakteristik jaringan dengan topologi Bus :
• biaya instalasi sangat murah
• kecepatan rata-rata transfer informasi untuk setiap perangkat sangat lambat karena harus bergantian menggunakan saluran
• sulit untuk manajemen jaringan
• sulit untuk expand (menambah) jaringan

2. Topologi Cincin

Topologi cincin atay yang sering disebut dengan ring topologi adalah topologi jaringan dimana setiap komputer yang terhubung membuat lingkaran. Dengan artian setiap komputer yang terhubung kedalam satu jaringan saling terkoneksi ke dua komputer lainnya sehingga membentuk satu jaringan yang sama dengan bentuk cincin.

Adapun kelebihan dari topologi ini adalah kabel yang digunakan bisa lebih dihemat. Tetapi kekurangan dari topologi ini adalah pengembangan jaringan akan menjadi susah karena setiap komputer akan saling terhubung.

3. Topologi Token Ring

Topologi ini hampir sama dengan topologi ring akan tetapi pembuatannya lebih di sempurnakan. Bisa di lihat dari perbedaangambar.

Didalam gambar jelas terlihat bagaimana pada token ring kable penghubung di buat menjadi lingkaran terlebih dahulu dan nantinya akan di buatkan terminal-terminal untuk masing-masing komputer dan perangkat lain.

4. Topologi Bintang

Topologi bintang atau yang lebih sering disebut dengan topologi star. Pada topologi ini kita sudah menggunakan bantuan alat lain untuk mengkoneksikan jaringan komputer. Contoh alat yang di pakai disini adalah hub, switch, dll.

Gambar topologi star

Pada gambar jelas terlihat satu hub berfungsi sebagai pusat penghubung komputer-komputer yang saling berhubungan. Keuntungan dari topologi ini sangat banyak sekali diantaranya memudahkan admin dalam mengelola jaringan, memudahkan dalam penambahan komputer atau terminal, kemudahan mendeteksi kerusakan dan kesalahan pada jaringan. Tetapi dengan banyak nya kelebihan bukan dengan artian topologi ini tanpa kekurangan. Kekurangannya diantaranya pemborosan terhadap kabel, kontrol yang terpusat pada hub terkadang jadi permasalahan kritis kalau seandainya terjadi kerusakan pada hub maka semua jaringan tidak akan bisa di gunakan.

5. Topologi Pohon

Topologi pohon atau di sebut juga topologi hirarki dan bisa juga disebut topologi bertingkat merupakan topologi yang bisa di gunakan pada jaringan di dalam ruangan kantor yang bertingkat.

Pada gambar bisa kita lihat hubungan antar satu komputer dengan komputer lain merupakan percabangan dengan hirarki yang jelas.sentral pusat atau yang berada pada bagian paling atas merupakan sentral yang aktiv sedangkan sentral yang ada di bawahnya adalah sentral yang pasif.

Sampai disini sedikit pemaran saya pada artikel kali ini dan akan saya lanjutkan pada artikel selanjutnya dengan cara membangun jariangan yang bagus, dan cara penanggulangnan masalah pada jaringan.

Keuntungan Tree :

• Adanya system point to point wiring untuk segmen individu.

• Didukung oleh beberapa hardware sebagai penguat jaringan.

Kelemahan Tree :

• Tiap segmen dibatasi oleh tipe kabel yang dipakai.

• Jika kabel backbone rusak maka seluruh jaringan akan padam.

• Pemasangan lebih rumit daripada dua topology sebelumnya.
